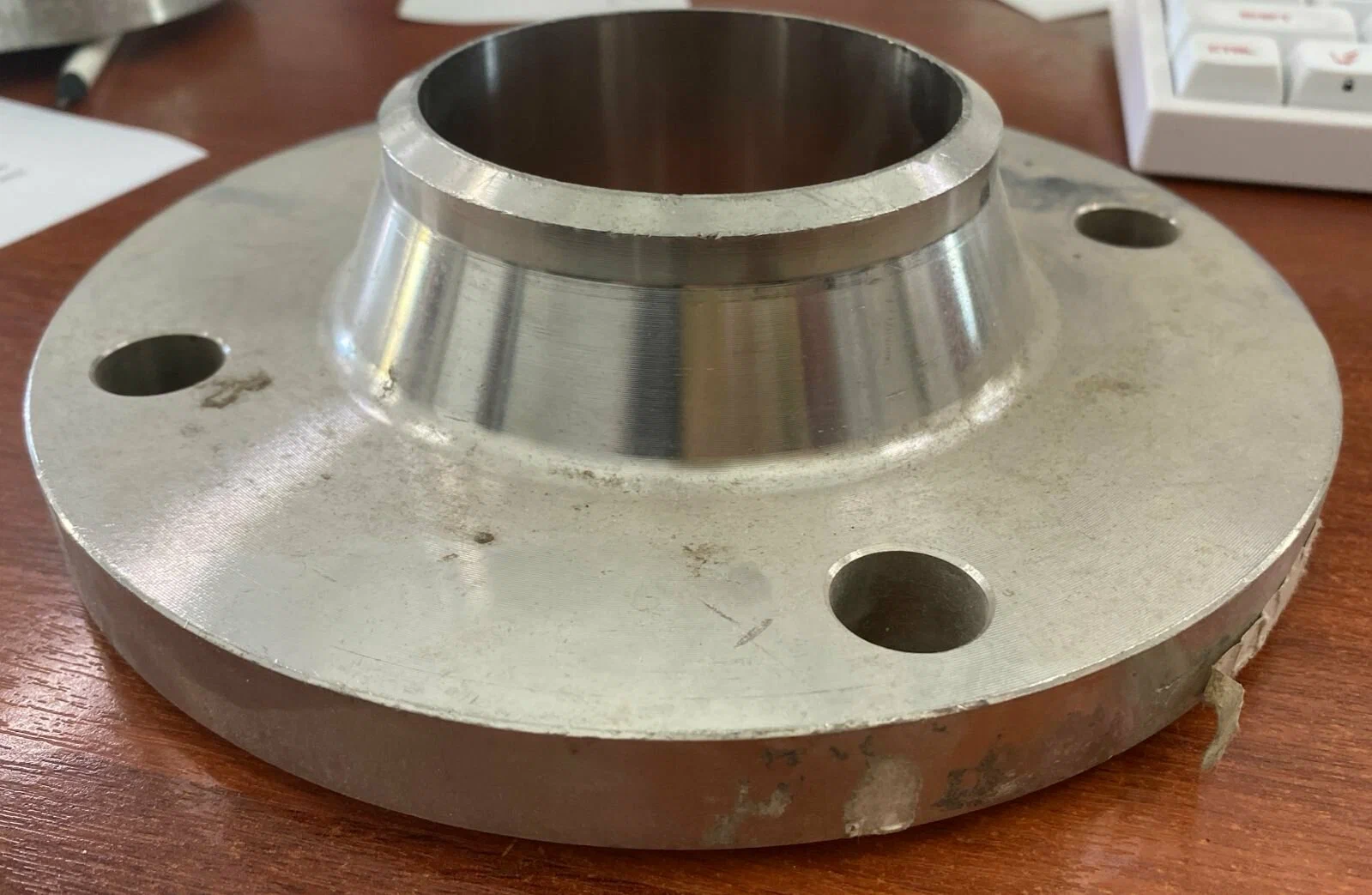

Фланец воротниковый – один из самых востребованных компонентов в системах трубопроводов, где требуется надёжное соединение с минимальными потерями давления. Его особая форма напоминает «воротник», позволяя плотно и герметично соединять трубу с другим элементом, будь то колено, тройник или кран. В современной промышленности такой фланец часто используется в энергетике, химическом машиностроении, нефтегазовой отрасли и системах водоснабжения. Понимание его конструкции, материалов и методов установки помогает инженерам избежать типичных ошибок, связанных с утечками и преждевременным износом.
Основные функции и сферы применения фланца воротникового
Главная задача фланца воротникового – обеспечить прочное и герметичное соединение между трубой и другими деталями системы. Благодаря своей конструкции, он распределяет усилие затяжки болтов равномерно по окружности, что снижает риск локального напряжения в месте сопряжения. Это особенно важно в условиях повышенного давления и температурных колебаний. В энергетических установках такие фланцы соединяют паровые и водяные трубопроводы, в химическом производстве – соединяют реакционные сосуды и линии подачи реагентов, а в системах водоотведения – гарантируют надёжную связь между стояками и колодцами.
Кроме того, воротниковый фланец часто выбирают, когда требуется быстрый монтаж и демонтаж без применения сварки. Его простота в обслуживании позволяет проводить плановые осмотры и замену деталей без длительного простоja производства.
Классификация по типу соединения и материалам
В зависимости от требований к прочности, температуре эксплуатации и химической стойкости, фланцы делятся на несколько групп. Ниже представлена классификация, которая помогает быстро определить подходящий вариант.
- По типу сопряжения:
- Воротниковый (соединяется с трубой через резьбу или сварку).
- Плоский (используется в системах с низким давлением).
- Кольцевой (для особо тяжёлых условий).
- По материалу изготовления:
- Сталь углеродистая – классический вариант для большинства отраслей.
- Нержавеющая сталь (AISI 304, 316) – идеальна для агрессивных сред.
- Хром-молибденовые сплавы (например, ASTM A182 F91) – выдерживают высокие температуры.
- Пластиковые композиты – применяются в системах холодного водоснабжения.
Технические параметры, которые необходимо проверить
Перед тем как зафиксировать заказ, следует внимательно изучить набор параметров, влияющих на работу фланца в конкретной системе. Неправильный подбор может привести к утечкам, вибрациям и ускоренному износу соединения.
| Параметр | Диапазон значений | Влияние на эксплуатацию |
|---|---|---|
| Диаметр наружный (DN) | 15 – 2000 мм | Определяет совместимость с трубой и другими элементами. |
| Класс давления (PN) | PN 6 – PN 25 | Устанавливает пределы безопасного давления в системе. |
| Температурный режим | – 50 °C – + 400 °C (в зависимости от материала) | Влияет на выбор материала и тип уплотнительного кольца. |
| Тип уплотнения | Гофрированное кольцо, графит, PTFE | Обеспечивает герметичность при разных давлениях и температурах. |
| Коэффициент трения болтовой затяжки | 0,2 – 0,3 м/Н·м | Определяет необходимый крутящий момент для надёжного соединения. |
Этапы установки воротникового фланца: от подготовки к проверке герметичности
Процесс монтажа начинается с тщательной подготовки поверхности. Все резьбовые соединения и сварные стыки должны быть очищены от загрязнений, окислов и масляных пятен. После этого устанавливают уплотнительное кольцо, которое должно полностью покрывать посадочную поверхность фланца. При затягивании болтов следует использовать последовательность «крест‑образного» метода, чтобы равномерно распределить нагрузку.
Следующий шаг – проверка герметичности. Самый надёжный способ – проведение гидростатического испытания при давлении, превышающем рабочее минимум на 20 %. При обнаружении протечек необходимо ослабить болты, проверить уплотнение и повторно затянуть в соответствии с рассчитанным крутящим моментом. После успешного испытания фланец считается готовым к эксплуатации.
Список рекомендаций для повышения надёжности соединения
- Использовать болты из того же материала, что и фланец, чтобы избежать гальванической коррозии.
- Применять антикоррозийные смазки на резьбу при работе в агрессивных средах.
- Регулярно проверять состояние уплотнительных колец и заменять их при первых признаках износа.
- Вести журнал затяжки болтов с указанием даты, крутящего момента и обслуживающего персонала.
- Проводить плановые гидростатические испытания раз в 12–18 мес.
Выбор поставщика: на что обратить внимание
Качество воротникового фланца напрямую зависит от репутации производителя и соблюдения технологических стандартов. При выборе поставщика стоит запросить сертификаты соответствия (ISO 9001, ГОСТ Р 52779‑2006 и др.), а также образцы продукции для визуального контроля. Наличие собственного контроля качества и возможность проведения испытаний на заводе позволяют сократить риск получения дефектных изделий.
Кроме того, важно уточнить условия доставки и наличие сервисных услуг: монтаж, техническую поддержку и гарантийный сервис. Партнёры, предлагающие комплексные решения «под ключ», обычно обеспечивают более высокую степень удовлетворённости конечного пользователя.
Краткая таблица сравнения критериев выбора поставщика
| Критерий | Минимальное требование | Оптимальный вариант |
|---|---|---|
| Сертификация | ISO 9001 | ISO 9001 + ГОСТ + сертификаты по материалам |
| Срок поставки | От 10 рабочих дней | От 5 рабочих дней при наличии на складе |
| Гарантийный срок | 12 мес. | 24 мес. + сервисное обслуживание |
| Техническая поддержка | Электронная почта | Круглосуточный телефон + онлайн‑чат |
Практические советы по эксплуатации воротникового фланца в условиях повышенных нагрузок
При работе в системах с переменным давлением и температурой рекомендуется использовать фланцы из нержавеющих сплавов, которые сохраняют свои свойства даже после многократных циклов нагрева‑охлаждения. Если система подвержена вибрациям, следует применить демпфирующие прокладки между фланцем и трубой, а также регулярно проверять натяжение болтов, поскольку вибрация может привести к их ослаблению.
Для систем, где присутствуют агрессивные химические среды, выбирайте уплотнительные кольца из графита или политетрафторэтилена (PTFE). Эти материалы обладают высокой химической стойкостью и способны выдерживать длительные контакты с кислотами, щелочами и растворителями без потери уплотнительных свойств.
Контрольные точки в период эксплуатации
- Ежемесячный визуальный осмотр на предмет коррозии и утечек.
- Полугодовой осмотр уплотнительных колец и их замена при необходимости.
- Годовой гидростатический тест с повышенным давлением.
- Регистрация всех действий в журнале эксплуатации для последующего анализа.
Соблюдая эти рекомендации, можно обеспечить долговечную и надёжную работу воротникового фланца в самых требовательных промышленных условиях. Правильный выбор, профессиональная установка и систематический контроль позволяют минимизировать простои и поддерживать безопасность технологических процессов на высоком уровне.
