Плазменная резка завоевала популярность в мастерских, на производственных линиях и в небольших мастерских благодаря своей скорости и возможности работать с различными металлами. Однако эффективность процесса напрямую зависит от правильно подобранных и своевременно заменяемых расходных материалов. От качества электродов, форсунок и газовых смесей до условий их эксплуатации – каждый элемент влияет на стабильность дуги, точность реза и экономичность работы.

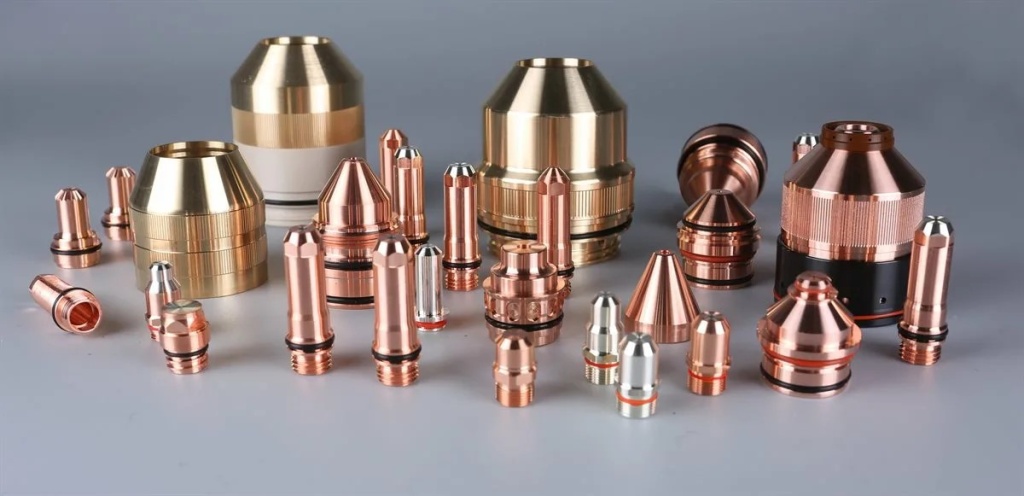

Ключевые группы расходников
В мире расходников для плазменной резки делятся на несколько основных категорий. Каждая из них выполняет уникальную функцию, и их совместное взаимодействие обеспечивает оптимальное качество реза. Ниже перечислены самые часто используемые типы.
- Электроды (плазменные горелки) – создают электрическую дугу, через которую проходит плазма.
- Форсунки (сопла) – формируют и направляют плазменный поток к материалу.
- Защитные газы – обычно это смесь аргона с добавками (водород, гелий), обеспечивающая стабильность дуги.
- Охлаждающие системы – вода или специальные охлаждающие трубки, которые предотвращают перегрев оборудования.
- Смазочные и чистящие средства – применяются для поддержания чистоты сопел и электродов.
Электроды: как выбрать подходящий тип
Электроды различаются по материалу, диаметру и форме. Наиболее распространённые варианты – медные и никелевые. Медные электроды обладают высокой теплопроводностью, что делает их подходящими для резки стали толщиной до12мм. Никелевые модели лучше справляются с алюминием и медью, где требуется более мягкая дуга.
При выборе электродов важно учитывать:
- Диаметр (обычно от1,0мм до3,0мм);
- Материал корпуса;
- Совместимость с конкретной моделью плазморежущего аппарата.
Таблица сравнения популярных электродов
| Марка | Материал | Диаметр,мм | Оптимальная толщина реза,мм | Особенности |
|---|---|---|---|---|
| PlasmaPro‑C | Медь | 1,2 | 0,5–10 | Высокая стабильность дуги, низкий износ |
| PlasmaPro‑Ni | Никель | 1,5 | 0,8–12 | Подходит для алюминия и меди, мягкая дуга |
| EcoCut‑Steel | Медь с покрытием | 2,0 | 1,0–15 | Продленная служба при работе с толстым листом |
Форсунки: роль формы и материала
Форсунка отвечает за сужение и ускорение плазменного луча. Наиболее часто используют керамические и металлические сопла. Керамические модели сохраняют форму дольше и лучше выдерживают высокие температуры, однако они хрупче. Металлические сопла, как правило, легче заменяются и дешевле, но требуют более частой замены при работе с толстыми материалами.
При выборе форсунки обратите внимание на:
- Диаметр отверстия (обычно0,6–1,2мм);
- Материал корпуса (алюминий, керамика, сталь);
- Совместимость с выбранным газом и электродом.
Сравнительная таблица форсунок
| Тип | Материал | Диаметр,мм | Срок службы,ч | Примечание |
|---|---|---|---|---|
| Керамика‑A | Керамика | 0,8 | 1200 | Идеальна для тонких листов |
| Металл‑B | Алюминий | 1,0 | 600 | Подходит для широкого диапазона толщин |
| Титановая‑C | Титан | 0,9 | 1800 | Высокая стойкость к коррозии |
Защитные газы: почему их правильный подбор важен
Газа‑носитель играет роль «костюма» для плазмы, поддерживая её форму и уменьшая окисление реза. Наиболее часто применяются смеси аргона с небольшим количеством водорода (1–5%). Добавление водорода повышает теплопроводность, улучшая резку толстых листов, но требует более строгого контроля параметров, так как повышает риск окисления.
Существует несколько вариантов газовых смесей:
- Аргон +2% водорода – универсальная смесь для стали до12мм;
- Аргон +5% водорода – оптимальна для толстых листов (12–25мм);
- Аргон + гелий – применяется при резке алюминия, обеспечивает более чистый кромочный слой.
Сводная таблица газовых смесей
| Смесь | Содержание H₂,% | Оптимальная толщина,мм | Плюсы | Минусы |
|---|---|---|---|---|
| Ar‑H₂2% | 2 | 0,5–12 | Хороший баланс цены и качества | Ограниченная эффективность при больших толщинах |
| Ar‑H₂5% | 5 | 8–25 | Повышенный тепловой поток, чистый кромочный слой | Требует более тщательного контроля параметров |
| Ar‑He (90/10) | 0 | 0,3–6 (алюминий) | Минимальное окисление алюминия | Дороже по сравнению с чистым аргоном |
Как продлить срок службы расходников
Регулярный уход за аппаратом и соблюдение рекомендаций производителя позволяют значительно снизить расходы на замену деталей. Ниже перечислены практические шаги, которые помогут удержать износ на минимальном уровне.
Плановое обслуживание
Создайте график проверки электродов и форсунок после каждого30‑часового цикла работы. При обнаружении небольших отложений используйте мягкие чистящие средства, которые не повреждают поверхность. Охлаждающие системы требуют промывки от отложений минеральных солей каждые100часов работы – это предотвращает локальное перегревание.
Список рекомендаций по обслуживанию
- Проверять состояние уплотнительных колец и заменять их при первых признаках износа;
- Контролировать давление газа, отклонения более ±5% от номинального значения могут ускорить износ сопел;
- Регулярно измерять сопротивление электродов – рост сопротивления свидетельствует о необходимости замены;
- Вести журнал работы, фиксируя часы работы и даты замен.
Оптимизация параметров резки
Неправильные настройки тока и скорости реза могут привести к перегреву электрода и преждевременному разрушению форсунки. При работе с тонким материалом рекомендуется уменьшать ток, а при резке толстых листов – повышать его, но не превышать максимальные значения, указанные в технической документации. Сбалансированная комбинация тока, скорости и давления газа обеспечивает стабильную дугу и равномерный износ расходных материалов.
Экономический аспект: стоимость и окупаемость
Расходные материалы представляют собой значительную часть расходов на плазменную резку, однако их правильный подбор и продуманный уход позволяют снизить себестоимость готовой детали. Ниже показана примерная стоимость основных компонентов и расчёт количества замен за1000часов эксплуатации.
Расчет затрат
| Расходный материал | Средняя цена,руб. | Срок службы,ч | Кол-во замен за1000ч | Общая стоимость,руб. |
|---|---|---|---|---|
| Электрод медный1,2мм | 450 | 250 | 4 | 1800 |
| Форсунка керамическая0,8мм | 320 | 300 | 3 | 960 |
| Газ аргон‑водород2% | 1500 (за500л) | — | 2 (по250л) | 3000 |
| Охлаждающая жидкость | 800 (за100л) | — | 1 | 800Данная модель ИИ временно не отвечает. Попробуйте повторить попытку, или выберите другую модель Вопрос-ответКак часто нужно менять расходники, например, электроды и сопла? Срок службы напрямую зависит от интенсивности использования и разрезаемого материала. Статья рекомендует создавать график проверки электродов и форсунок после каждого 30-часового цикла работы. Некоторые форсунки, как указано в таблице, могут служить от 600 до 1800 часов. Замену следует производить при обнаружении износа или ухудшении качества реза. Какие расходники лучше всего подходят для резки алюминия? Для эффективной резки алюминия рекомендуется использовать никелевые электроды, которые обеспечивают более мягкую дугу. В качестве защитного газа оптимальным выбором будет смесь аргона и гелия (Ar-He), так как она минимизирует окисление и позволяет получить более чистый кромочный слой. Что делать, если качество реза ухудшилось, а дуга стала нестабильной? В первую очередь необходимо проверить состояние ключевых расходников — электрода и форсунки — на предмет износа и загрязнений. Также убедитесь, что давление защитного газа стабильно и не отклоняется более чем на ±5% от номинального значения, так как это напрямую влияет на стабильность дуги и может ускорить износ сопел. Вопрос-ответКак выбрать электрод для плазменной резки и чем отличаются медные и никелевые электроды? Выбор зависит от материала резки и толщины. Медные электроды имеют высокую теплопроводность, подходят для резки стали толщиной до 12 мм и обеспечивают стабильную дугу. Никелевые электроды лучше подходят для алюминия и меди, где необходима более мягкая дуга и меньший риск перегрева. При выборе учитывайте диаметр (обычно 1,0–3,0 мм), материал корпуса и совместимость с вашей моделью плазморезчика. Как выбрать форсунку и на что обращать внимание при покупке? Обращайте внимание на диаметр отверстия форсунки (обычно 0,6–1,2 мм), материал корпуса (алюминий, керамика, сталь) и совместимость с газом и электродами. Керамические сопла держат форму дольше и хорошо работают при высоких температурах, но хрупче; металлические сопла дешевле и проще заменяются, но требуют чаще замены при резке толстых материалов. Какие газовые смеси оптимальны для разных задач и как они влияют на резку? Аргон с добавками водорода используются для повышения теплопроводности и улучшения резки толстых листов: Ar-H₂ 2% для 0,5–12 мм, Ar-H₂ 5% для 8–25 мм. Гелий добавляет чистый кромочный слой и минимизирует окисление при резке алюминия (Ar-He 90/10). Выбор смеси зависит от материала и толщины: для стали до 12 мм часто достаточно 2% водорода; для толстых листов рассматривайте 5% водорода; для алюминия — гелий-композиции. Как продлить срок службы расходников и снизить капитальные затраты? Регулярно проводите плановое обслуживание: проверяйте и заменяйте уплотнительные кольца при признаках износа, контролируйте газовое давление (отклонения более ±5% ускоряют износ), очищайте форсунки и электроды мягкими чистящими средствами, промывайте охлаждающую систему каждые 100 часов. Составляйте график проверки после каждого 30-часового цикла, чтобы своевременно обнаруживать отложения и износ. Вопрос-ответКак выбрать правильные электроды для плазмоклейной резки и чем они отличаются? Выбор электродов зависит от материала обрабатываемого металла и толщины. Медные электроды обладают высокой теплопроводностью и лучше подходят для резки стали толщиной до 12 мм, в то время как никелевые электроды обеспечивают более мягкую дугу и лучше работают с алюминием и медью. При выборе учитывайте диаметр (обычно 1,0–3,0 мм), совместимость с конкретной моделью плазмореза и требования по скорости износа. Обратите внимание на экономичность и устойчивость к перегреву при работе с толстым листом. Почему важна правильная настройка газовой смеси и как она влияет на рез? Газовая смесь формирует плазменный канал и влияет на стабильность дуги, охлаждение и качество кромки. Аргон с небольшим добавлением водорода (например, 2–5%) обеспечивает лучшее раскрытие теплового потока и резку толстых листов, но требует точного контроля параметров из-за повышенного риска окисления. Смесь Ar‑H₂ 2% подходит для толщин 0,5–12 мм, а Ar‑H₂ 5% — 8–25 мм. Для алюминия часто применяют Ar‑He. Неправильная смесь может привести к нестабильной дуге, большему износу сопел и снижению качества кромки. Как часто и как правильно обслуживать расходники, чтобы продлить их срок службы? Рекомендуется плановое обслуживание после каждого 30‑часового цикла работы: проверяйте электрод и форсунку на наличие отложений и чистите мягкими средствами без повреждений. Охлаждающую систему промывайте от минеральных солей каждые 100 часов. Регулярно осматривайте уплотнительные кольца и заменяйте их при признаках износа; контролируйте давление газа, отклонения более ±5% от номинального значения ускоряют износ сопел; измеряйте сопротивление электродов для контроля состояния. Также соблюдайте чистоту сопел, чтобы уменьшить риск закореживания и перегрева. Вопрос-ответКакие расходники плазменной резки являются наиболее критичными для качества реза и как их подбирать? Ключевые расходники: электроды, форсунки, защитные газы и охлаждающие системы. Электроды подбирают по материалу (медь для стандартной сталь до 12 мм, никель для алюминия и меди), диаметру и совместимости с аппаратом. Форсунки выбирают по диаметру отверстия (обычно 0,6–1,2 мм), материалу корпуса и совместимости с газом. Для газовой смеси учитывают толщину реза и материал; для стали до 12 мм подходят Ar-H₂ 2%, для толще — Ar-H₂ 5%, для алюминия — Ar-He. Совокупность всех элементов обеспечивает стабильную дугу, точность реза и долговечность расходников. Как распознать необходимость замены электрода или форсунки до появления дефектов реза? Признаки приближающейся замены: снижение стабильности дуги, увеличение стружки и шероховатости кромки, пропуски дуги, рост расхода газа без изменения параметров, появление перегрева и локальных отложений. Регулярная поверка после каждого примерно 30-часового цикла и визуальная инспекция поверхности электродов и форсунок помогут выявить износ. Если заметны трещины, деформация или неровности поверхности, замена необходима для предотвращения ухудшения качества реза. Как правильно выбрать газовую смесь для конкретной толщины и материала заготовки? Выбор смеси зависит от металла и толщины. Для стали до 12 мм часто хватает Ar‑H₂ 2% — универсальная опция, баланс цены и качества. Для толщин 12–25 мм применяется Ar‑H₂ 5% — больший тепловой поток, но требует точного контроля параметров. Для алюминия применяют газовую смесь Ar‑He (90/10) — минимальное окисление и чистый кромочный слой, но стоимость выше. Важно также учитывать рекомендации производителя и параметры резки (скорость, ток, давление).  Автор: admintestПохожая запись |
