Длина комплекта заземления определяет глубину размещения вертикального электрода и площадь его контакта с грунтом. Чем выше удельное сопротивление грунта, тем большая длина обычно требуется для достижения нормативного сопротивления заземляющего устройства. Выбирать комплект только по площади здания или мощности подключенного оборудования неправильно. Основными исходными данными являются свойства грунта, назначение объекта, тип системы электроснабжения и требуемое сопротивление заземления.
Определение требуемого сопротивления
До выбора длины необходимо установить допустимое сопротивление заземляющего устройства. Значение зависит от назначения объекта, параметров сети, системы заземления и требований проекта. Для защитного заземления жилого дома, молниезащиты, телекоммуникационного оборудования и промышленной установки могут действовать разные требования.
Ориентироваться на одно универсальное значение нельзя. Расчет выполняют по нормативной документации и проекту электроснабжения. После монтажа фактическое сопротивление обязательно проверяют измерительным прибором.
Влияние типа грунта
Грунты отличаются способностью проводить электрический ток. Влажная глина и суглинок обычно имеют меньшее удельное сопротивление, чем сухой песок, каменистый грунт или строительная насыпь. Поэтому одинаковый электрод в разных условиях показывает разный результат.
Перед выбором желательно определить состав грунта на предполагаемой глубине монтажа. Верхний слой может быть сухим и рыхлым, а ниже может находиться более влажный и проводящий слой. Увеличение длины электрода позволяет достичь этого слоя и снизить общее сопротивление.
Учет сезонных изменений
Сопротивление грунта меняется в течение года. Летом верхние слои высыхают, зимой промерзают. В обоих случаях проводимость ухудшается. Поэтому электрод должен проходить ниже зоны наиболее выраженного сезонного изменения влажности и температуры.
Если комплект заканчивается в пределах промерзающего или пересыхающего слоя, результаты измерений могут значительно меняться. Заземление, которое соответствует требованиям весной, может оказаться недостаточно эффективным зимой или в период длительной засухи.
Предварительный выбор длины
Для благоприятного влажного грунта может быть достаточно относительно небольшой глубины. В песчаном, сухом или неоднородном грунте часто требуется увеличение длины либо установка нескольких вертикальных электродов, соединенных горизонтальным проводником.

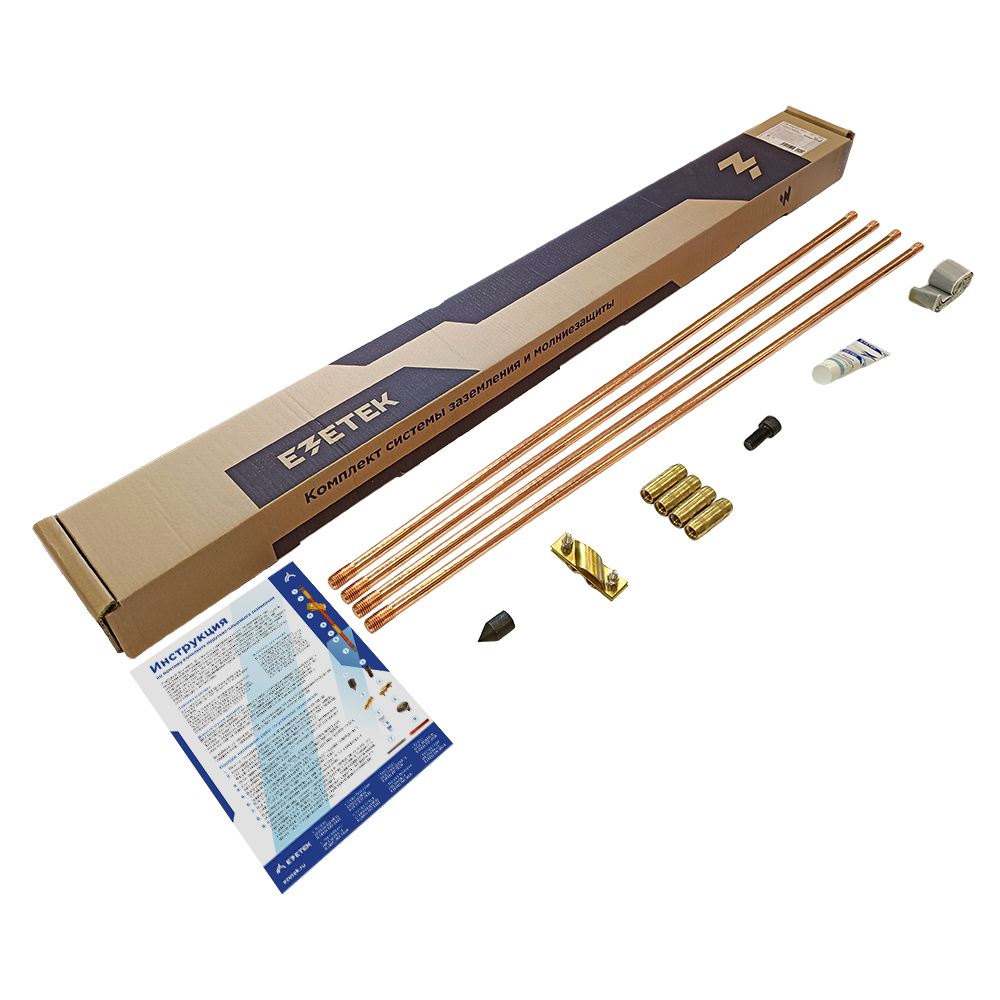

Готовые комплекты заземления подбирают по суммарной длине стержней, материалу электродов, диаметру, типу соединений и условиям монтажа. Наличие нескольких секций позволяет наращивать электрод постепенно и контролировать результат после каждого этапа.
Когда одного электрода недостаточно
Увеличение глубины не всегда дает пропорциональное снижение сопротивления. Если на большой глубине сохраняется сухой песок или каменистый слой, более эффективным решением может стать установка нескольких электродов.
Электроды размещают на расстоянии друг от друга и объединяют в общий контур. Слишком близкое расположение снижает эффективность, поскольку зоны растекания тока перекрываются. Расстояние и количество точек определяют расчетом с учетом длины каждого электрода.
Материал и диаметр стержней
Длина не является единственным параметром. Электрод должен сохранять механическую прочность при погружении и устойчивость к коррозии в течение расчетного срока службы. Омедненные, оцинкованные и нержавеющие элементы отличаются стойкостью к воздействию грунта.
Тонкий стержень может деформироваться при прохождении плотных слоев. Повреждение защитного покрытия ускоряет коррозию. Поэтому материал и диаметр выбирают одновременно с длиной, а не после определения глубины.
Оценка условий монтажа
До установки необходимо проверить отсутствие подземных кабелей, трубопроводов, дренажных систем и строительных конструкций. Большая расчетная длина не может быть реализована, если под точкой монтажа находится скальный слой или инженерная сеть.
В таких условиях меняют место установки, применяют несколько электродов меньшей длины или проектируют иной контур. Самовольное уменьшение глубины без повторного расчета недопустимо.
Контроль после погружения
Точный результат нельзя получить только расчетом. Фактические свойства грунта могут отличаться от справочных данных. После монтажа проводят измерение сопротивления заземляющего устройства.
Если полученное значение выше допустимого, электрод наращивают либо добавляют новые точки заземления. Если результат соответствует требованиям с достаточным запасом, дальнейшее увеличение длины обычно не требуется.
Типичные ошибки
Частой ошибкой является выбор минимального комплекта без учета грунта и сезонных условий. Также неправильно принимать решение только по опыту соседнего объекта. Даже на небольшом расстоянии состав и влажность грунта могут отличаться.
Нельзя заменять измерение визуальной оценкой монтажа. Большая глубина сама по себе не подтверждает соответствие требованиям. Правильный порядок включает определение нормативного сопротивления, оценку грунта, предварительный расчет, монтаж и обязательную инструментальную проверку.
